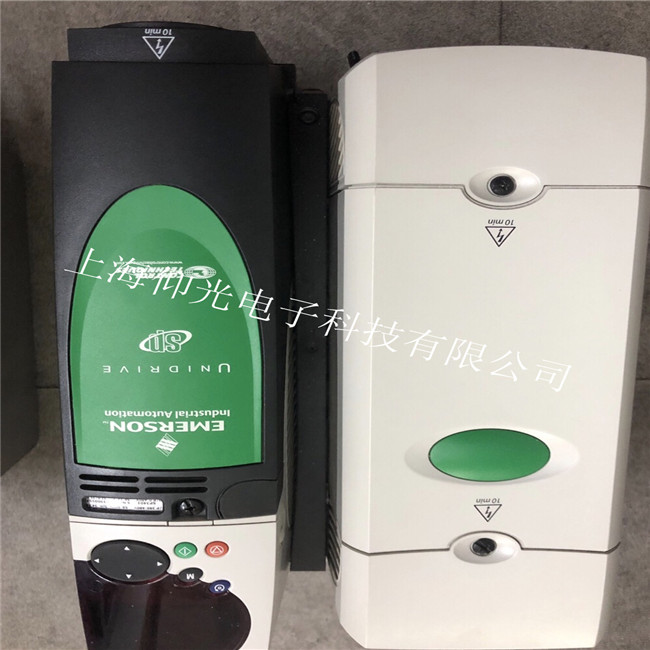

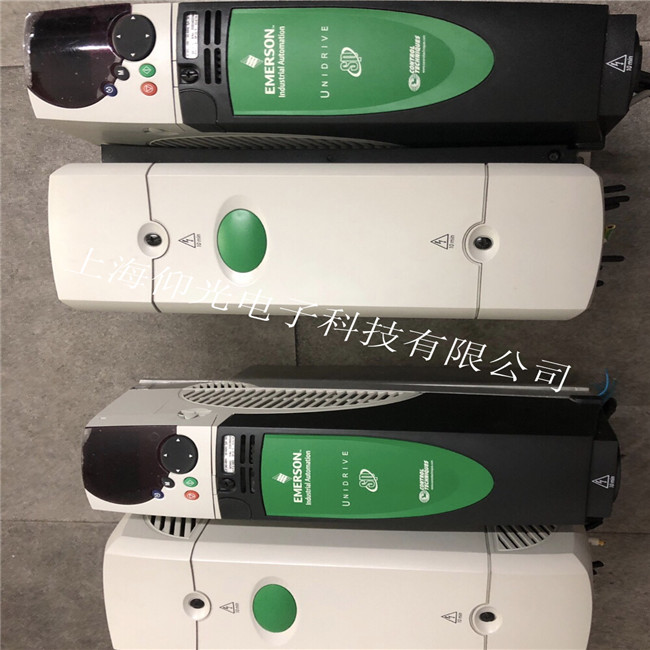

昆山艾默生ct變頻器UNI系列維修
CT變頻器維修，UNI系列變頻器維修，GDP系列變頻器,SSB系列變頻器維修，SE系列變頻器維修，SP系列變頻器維修，ES系列變頻器維修，SK系列變頻器維修。
UNI1401系列變頻器維修，UNI1402系列變頻器維修，UNI1403系列變頻器維修，UNI1404系列變頻器維修，UNI1405系列變頻器維修，UNI2401系列變頻器維修，UNI2402系列變頻器維修，UNI2403系列變頻器維修，UNI3401系列變頻器維修，UNI3402系列變頻器維修，UNI3403系列變頻器維修，UNI3404系列變頻器維修，UNI4401系列變頻器維修，UNI4402系列變頻器維修，UNI4403系列變頻器維修，UNI4404變頻器維修，UNI4405系列變頻器維修，UNI5401系列變頻器維修，UNI5402系列變頻器維修，UNI5403系列變頻器維修。
CT變頻器顯示 HF01 數據處理錯誤，CPU地址錯誤故障維修。
CT變頻器顯示 HF02 數據處理錯誤，DMAC地址錯誤故障維修。
CT變頻器顯示 HF03 數據處理錯誤，非法指令故障維修。
CT變頻器顯示 HF04 數據處理錯誤，非法插槽指令故障維修。
CT變頻器顯示 HF05 數據處理錯誤，未定義意外情況故障維修。
CT變頻器顯示 HF06 數據處理錯誤，有保留意外情況故障維修。
CT變頻器顯示 HF07 數據處理錯誤，監視器無效故障維修。
CT變頻器顯示 HF08 數據處理錯誤，第四級崩潰故障維修。
CT變頻器顯示 HF09 數據處理錯誤，堆溢出故障維修。
CT變頻器顯示 HF10 數據處理錯誤，路由器錯誤故障維修。
CT變頻器顯示 HF11 數據處理錯誤，EEPROM不能訪問故障維修。
CT變頻器顯示 HF12 數據處理錯誤，主程序堆戔溢出故障維修。
CT變頻器顯示 HF13 數據處理錯誤，軟件和硬件不兼容故障維修。
CT變頻器顯示 HF17 217 多模塊系統熱敏電阻器短路故障維修。
CT變頻器顯示 HF18 218 多模塊系統互聯電纜錯誤故障維修。
CT變頻器顯示 HF19 219 溫度反饋多路轉換故障維修。
CT變頻器顯示 HF20 220 功率級識別：串行代碼錯誤故障維修。
CT變頻器顯示 HF22 222 功率級識別：多模塊尺寸不匹配故障維修。
CT變頻器顯示 HF23 223 功率級識別：多么模塊電壓額定值不匹配故障維修。
CT變頻器顯示 HF24 224 功率級識別：無法識別變頻器容量故障維修。
CT變頻器顯示 HF25 225 電流反饋偏置錯誤故障維修。
CT變頻器顯示 HF26 226 軟啟動繼電器無法關閉，軟啟動控制器無效或制動IGBT在啟動是短路。
CT變頻器顯示 HF27 227功率級熱敏電阻器1發故障維修。
CT變頻器顯示 HF28 228 功率級熱敏電阻器2發生故障或內部風扇故障（適用于3型或更大型號）。
1、電流檢測故障（如報E019，E001）：
�。�1）控制板Q1（15050026）壞。
�。�2）7840壞：在變頻器通電時，用直流檔，黑接5腳，紅分別接6，7，8腳，值為2.5，2.5，5為正常，否則7840壞。
�。�3）小板壞：在變頻器通電時，用直流檔，黑接7840的5腳，紅分別接小板的腳從左到右應為2.5，2.5，2.5，3.41.5，0，1.6。
如值不對，小板壞：此時可更換小板壞中的三個小IC（39030024LMV393），如還不好，更換小板。
2、顯示POFF：
驅動板上電POFF，測CVD電壓正常應為2.6－2.7，如測得1.9，可能R51，R52，C36，C37，排線中的某一個壞，其中的電解電容壞的最多。只在帶電機運行時報POFF，驅動板變壓器也有可能壞。
3、緩沖電阻壞：
緩沖電阻和濾波大電容是成對的。如果其一壞，另一個很可能也壞。緩沖電阻壞也有可能是繼電器不吸合（繼電器壞或控制板壞，或與二者相連的電路上元件壞）引起。單相輸入（220V）的變頻器，特別要注意：如果無顯示或炸機，很可能是用戶接入了三相電（380V）引起的（可察控制板的故障記錄：母線電壓是否由310變?yōu)榱?40）。此時不斷IPM的整流橋已壞，濾波大電容也壞（或炸裂或頂面凸起變硬）。如果只更換IPM后就上電，會聽到“啪，啪”的響聲（電容內的聲音），應立即掉電，否則IPM的整流橋又會壞。發現一個大電容壞，最好都換新的。因電容是易壞易老化的器件。
4、顯示不穩：
先有顯示，然后沒有，風扇停下，電壓只有12，此種現象一般是U1厚膜壞。報故障E015：通電指示燈亮，鍵盤不亮，撥了風扇就好--風扇短路。
5、不制動：
01180099，01180100，01180113，01180114的制動管不在IPM內部，變頻器炸機和不顯示很可能就是在變頻器停機制動時引起的，所以更換IPM后，一定要檢測制動電路的好壞：制動光耦，制動管（MOS管不好測，可測其串聯的續流二極管，正常應為0.37左右），門極電阻（也就是MOS管的門極電阻，正常應為100歐姆）。修好上電后，TD900F093改為150，報E007，紅接P（+），黑接PB，如電壓在17－30跳動，制動正常。TD3200F133=150直流電壓270－350V制動起作用。
6、炸整流橋：
如果測得部分整流橋損壞，而逆變橋全是好的，就有可能是正負母排之間打火引起。環境潮濕是主因，一般是有水滴在正負接線端子之間，或者是有水滴在正接線端子和散熱器之間引起炸機的。此種壞機的接線端子絕緣性已變差，一定要更換，否則一上電又炸了。另一種原因就是濾波大電容短路（或炸裂或頂面凸起變硬），也要注意更換電容。
7、機器打嗝：
即風扇時快時慢，無顯示。一般是控制板短路了，去掉控制板再上電，如還打嗝，有可能就是厚膜周邊的器件壞了，例如TD1000大體積R56電阻27歐的阻值變大了很多，即打嗝保護電路自身壞了。開關電源不工作，可量其中一個電阻的電壓，如有點電壓且在跳變，說明開關電源已起振，但后面電路短路了（變壓器腳間連錫，濾波電容碰歪），打嗝保護電路在起作用。如一點電壓也沒有，說明開關電源沒起振，一般是厚膜壞或2844及附近器件壞。
8、風扇無力，轉速慢：
EV1000的D6擊穿。上電報8888：FECDF21U1板U8壞，有細小裂縫。EV1000如01180128，帶載停機報8888：變壓器電感量變差或PC9原副邊絕緣不夠。
9、按運行報8888：驅動光耦短路。
10、EV1000大體積：原故障是炸機，修好后運行無輸出或E019，常壞的是U9。無輸出有時Q2也壞。
11、EV1000小體積：原故障是炸機，修好后運行無輸出，常是R13壞。故修炸機時，要養成習貫量一下R13是不是10歐。
12、TD3000上電顯示POFF：
1、驅動板CVD電壓在2.5V~2.8V是否正常？
2、驅動板IU、IV、IW電壓是否正常？（電流檢測電路）
3、控制板VREF基準電壓是否正常？檢查T1和2.5V的穩壓管U24。
以上都正常的話，請重新燒寫兩個DSP程序。請注意擦除后要下電幾秒再上電寫入程序。否則，DSP壞。
整機修好上電顯示正常后，要經過以下步驟才按運行，可減少炸機的可能性。
直流檔紅接“十”，黑分別接UVW：TD900，TD3200單相的都應為310v，TD900三相的都應為540v。TD1000，TD3000，EV1000，EV2000都應為5-10V.
如不對，不能按運行，否則十有八九會炸機。此時應停機更換對應的光耦和二極管，再重復以上過程，直至電壓對了才按運行。
13、顯示E010：
上電顯示E010，霍爾壞。運行顯示E010，模塊壞。
當變頻器一上電就顯示E010，應是電流檢測電路本身有故障了。即變頻器還沒有運行，沒有電流輸出，但電路已檢測到有輸出電流了。小功率機常是TL082C壞，大功率機常是霍爾壞。到底UVW哪相電流有問題？可用如下方法判斷：用表的mv檔紅接IU，IV，IW的測試點，正常應為0，如果哪個點偏高（例如＋10）或偏低（例如－10），就是對應相電流有問題。
例IV=1000mv，V相霍爾壞。當變頻器上電顯示正常，一按運行就顯示E010，模塊壞的可能性最大。哪相模塊壞，可用如下方法判斷：上電，直流檔紅接“十”，黑分別接UVW，正常都應為5-10V，如其中一相偏高很多，此相模塊壞。
14、輸出不平衡：
如測IPM和光耦，電阻都是好的，一般是光耦的性能變差了，對應更換即好。當然，控制板，IPM也有壞的。判斷IPM是上橋壞還是下橋壞，可用如下方法判斷：上電并按運行，直流檔紅接“十”，黑分別接UVW，正常都應為210V，如其中一相為0，下橋壞。直流檔黑接“－”，紅分別接UVW，正常都應210V，如其中一相為0，上橋壞。
15、絕緣或耐壓不過：
（1）散熱器不平，頂壞IGBT。（2）硅脂中有硬的異物（如錫渣），頂壞IGBT。（3）制動管下絕緣膜破或陶瓷片裂。（4）大功率機絕緣柱不良。（5）單板上接地電容不良。一次對二次耐壓不過：驅動板光耦不良。
16、EV2000健盤：顯示4個8和全部燈亮（較暗）：插座CN1第二排左至右第二腳虛焊。
17、控制板無顯示維修四步曲：
�。�1）量電壓。（2）量晶振。（3）量復位信號。（4）重寫軟件。
18、報POFF或E019故障處理：
生產FECD整機老化后PQC測試報POFF或E019，用手摸U1有點熱，更換U1后OK。寫不進軟件：FECD控制板U1U2U16U301都寫不進軟件，在測試工裝上電發現5V短路，但用萬用表量5V到地之間的電阻值又正常。拆過很多器件，分析了很久才了現U329裝反。修生產送修的單板，首先不要急著去測量，去換器件維修。要先全面觀察：正面，反面，故障點近距離，遠距離等有無連錫，虛焊，裝反，裝錯。
19、EV2000控制板故障處理：
上電POFF：測U1的76，77腳或C19，C18的電壓正常為1.6V，如正常，DSP壞；如電壓低（如3.8V，0.5v），U19，U20壞。
無顯示：測3.3VQ10的3腳與GND電阻小，正常0.6K.DSP壞。無顯示：測U24的8腳只有1.5V，正常為2.5V.測L3不通，L3壞。否則DSP壞。
無顯示：測U17-LM324的4和11腳（＋－15V）短路.上電摸LM324，發現U17和U18有點熱，拆下后不短路了。U17和U18壞。
無顯示：5V短路。U6壞。顯示E004：測U1的76，77腳或C19，C18的電壓為3.8V.正常為1.6V，U19，U20壞。
一按運行炸機：U5，U9壞。VRF無10V：U42，C107，C108壞。
報E010：上工裝測試U-燈常亮：U9壞。BRAKE燈常亮，繼電器K1響（即故障繼電器吸合）：U6壞。
報E019：分別測IU，IV，IW對應的ICU19，U20，U21的第8腳電壓為0.34，0.40，6.46。故U21壞。
20、EV2000上電鍵盤4個8加5個燈閃亮：控制板U8壞。
EV1000小體積控制板03025856：無顯示：測CN3的6腳（SPISIMO-OUT）電壓為0V，正常為5V.此腳對應U4的16腳，4腳對DSP的21腳，正常為3.3V，實測為0V。故U1-DSP壞。EV1000大小體積控制板頻率無法下調（50HZ不變）：L8虛焊或碰壞。
TD900小體積頻率調不到50HZ，只有49.80左右，控制板D10基準飄移，即5.1V穩壓管不良
TD1000小體積控制板03023847：報E001：U7壞。
TD3000控制板：上電后操作方式改變：在更改操作方式時有時出現E016，U13EEPROM壞。
TD3200控制板：更改機型號時出現POFF，恢復出廠參數時報E028：生產老化前送修，DSP的93腳RS1信號經R19，U11變?yōu)镽SEEPROM信號到U4，用表量R19不通，手拔R19裂開（表面一點也看不出來），即EEPROM不能復位。
21、所有控制板寫軟件：
�。�1）不上電（出現110）：（A）短路。（B）晶振不起振（正常上電測電壓：電源3.3V，頻率輸出端1.6V，如電壓不對，晶振壞）。
�。�2）寫不進軟件（出現113，114）：一般是DSP壞。
CT變頻器維修及故障，上海CT變頻器維修，具體型號如下：
UNI1403 UNI1404 UNI1405 UNI2401 UNI2402 UNI2403 UNI3401 UNI3402
UNI3403 UNI3404 UNI3405 UNI4401 UNI4402 UNI4403 UNI4404 UNI4405
UNI5401 UNI5402 UNI5403 UNI5404 UNI5405 UNI5406 UNI5407 UNI5408
GPD1403 GPD1404 GPD1405 GPD2401 GPD2402 GPD2403 GPD3401 GPD3402
GPD3403 GPD3404 GPD3405 GPD4401 GPD4402 GPD4403 GPD4404 GPD4405
SP1403 SP1404 SP1405 SP1406 SP2401 SP2402 SP2403 SP3401 SP3402
SP3403 SP4401 SP4402 SP4403 SP5401 SP5402 SP6401 SP6402
UNI系列CT變頻器維修：
UNI1403 UNI1404 UNI1405 UNI2401 UNI2402 UNI2403 UNI3401 UNI3402
UNI3403 UNI3404 UNI3405 UNI4401 UNI4402 UNI4403 UNI4404 UNI4405
UNI5401 UNI5402 UNI5403 UNI5404 UNI5405 UNI5406 UNI5407 UNI5408
GPD1403 GPD1404 GPD1405 GPD2401 GPD2402 GPD2403 GPD3401 GPD3402
GPD3403 GPD3404 GPD3405 GPD4401 GPD4402 GPD4403 GPD4404 GPD4405
SP系列CT變頻器維修：
SP1403 SP1404 SP1405 SP1406 SP2401 SP2402 SP2403 SP3401 SP3402
SP3403 SP4401 SP4402 SP4403 SP5401 SP5402 SP6401 SP6402
SK系列CT變頻器維修：
SKC3400220 SKC3400300 SKC3400400 SKD3400550 SKD3400750 SK2401
SK2403 SK2404 SK3401 SK3402 SK3403 SK4401 SK4402 SK4403 SK5401
SK5402 SK6401 SK6402 SKB3400150
CT直流調速器維修，上海CT直流驅動器維修中心：
M25 M45 M75 M105 M155 M210 M350 M420 M550 M700 M825 M900
M1200 M1850 FXM5
M25R M45R M75R M105R M155R M210R M350R M420R M550R M700R M825R M900R
M1200R M1850R FXM5
